| 在空压机行业，电机永磁化是一个大趋势了，而现在市场份额也越做越大。为了实现空压机完美的控制效果，变频器与永磁同步电机需要完美配合，精准驱动。我们把这个匹配过程，称为“电机调谐、电机自学习、电机自整定”等。
一般空压机厂商出厂调试都会进行电机调谐，但当我们空压机出现电机损坏更换、变频器更换时，此时电机与变频器未配对，便需要进行电机参数重新调谐，或者在与厂家技术远程交流时，需要进行电机调谐去判断处理一些故障。
为此，小编为大家整理了汇川变频器调谐操作，掌握此操作，处理问题过程将会会更加方便、顺畅。
*注：本文档适用于汇川MD310E、MD380E、MD500E系列变频器

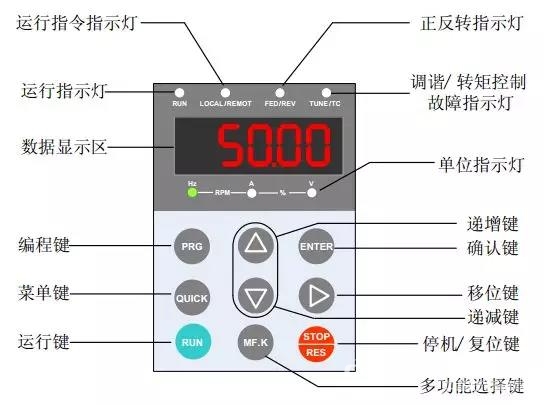

图1：MD38OE、MD500E面板

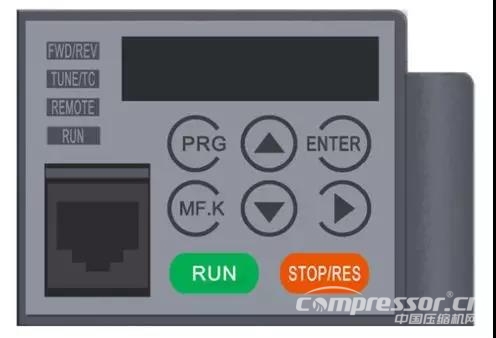

图2：MD310面板

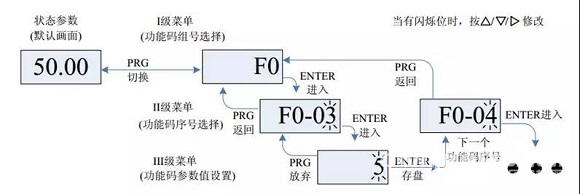

面板操作示例
永磁同步电机调谐操作步骤
第一步：整机进入停机状态下，面板上“RUN”灯不亮，电机线与变频接线牢靠。

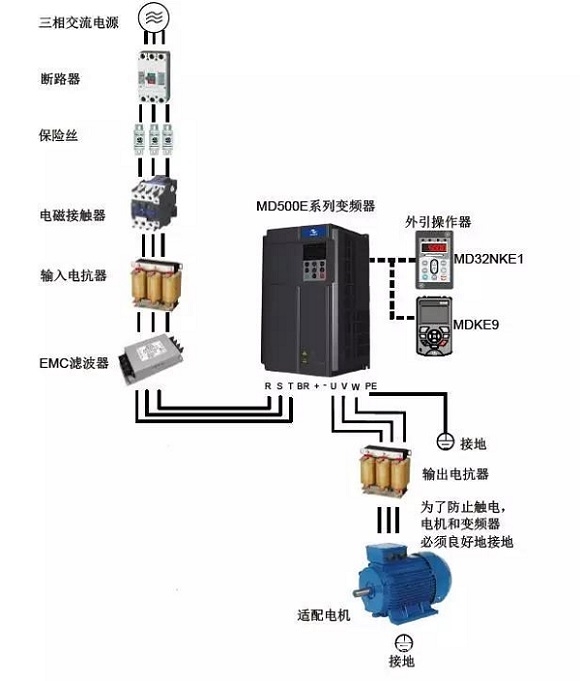

图3：产品系统构成图

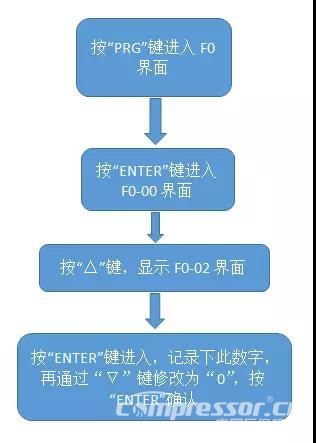

第二步：按“PRG”键返回，界面显示为“F0”

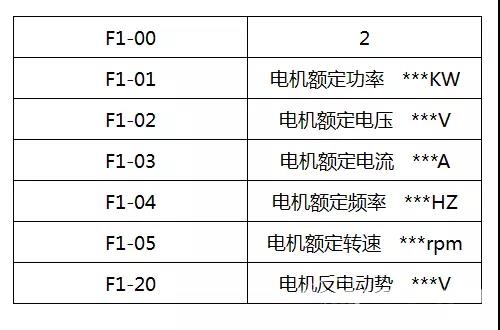

第三步：对照电机铭牌，设置以下参数。通过“△、▽、?”调整数字，通过“ENTER”确认设置。
第四步：进入F1-37界面，按“ENTER”键进入显示“00”，修改为“11”，按”ENTER”键确认。
第五步：显示如上界面后，按一下“RUN”绿色键，等待2分钟，如上界面消失，即调谐成功。
第六步：按“PRG”键，调节界面显示F0，按”ENTER”键进入F0-02，设置为修改前数字，按确认键即可。
注：调谐完成后，由于电机大多存在服务系数的情况，F1-03电机额定电流是否需要修改上浮，请联系设备厂家确认。
